近日，我院蓝色能源团队和中科院北京纳米能源与系统研究所合作，对Pr_0.7Ca_0.3MnO₃薄膜的自驱动阻变性质展开研究。研究成果被Nanomaterials 接收发表。

阻变存储器作为一种很有前途的非易失性存储器受到了广泛关注，传统的阻变存储器其阻变现象依赖外接电源，应用场景受到限制。我院蓝色能源团队提出了一种基于Pr_0.7Ca_0.3MnO₃薄膜的自驱动阻变器件，对Pr_0.7Ca_0.3MnO₃薄膜在摩擦纳米发电机驱动下的阻变性质进行了深入研究。在传统电源驱动下，Pr_0.7Ca_0.3MnO₃阻变层的开关比到了目前报道的最高开关比9×10⁷。研究了不同工作模式的摩擦纳米发电机将收集的机械能转换为电能驱动Pr_0.7Ca_0.3MnO₃薄膜的阻变性质，发现所制备的Pr_0.7Ca_0.3MnO₃薄膜具有优异的响应机械运动驱动的阻变性能，在接触-分离式机械运动的触发下，阻变开关比高达2×10⁵，高于以往文献报道的自驱动阻变开关比。此外，该器件可以实时监测运动变化，对不同运动触发的TENG的电学信号有良好的响应，并且在多个开关周期内稳定性良好，在自驱动传感器和人机交互领域具有潜在的应用。

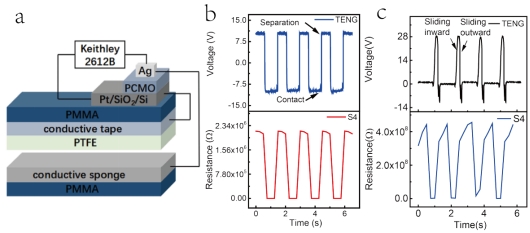

图a 器件结构图，图b接触分离模式下的自驱动阻变性质，图c滑动模式下的自驱动阻变性质

论文作者：黄炎姿（硕士生）、万玲玉（通讯作者）、蒋将（硕士生）、李柳燕（硕士生）、翟俊宜（中科院北京纳米能源与系统研究所）。

论文链接：https://doi.org/10.3390/nano12132199。
