近日,我院纳米光子学研究团队在多色电致变色储能器件研究中取得新进展,相关工作在Solar Energy Materials and Solar Cells(IF:7.305)上发表。

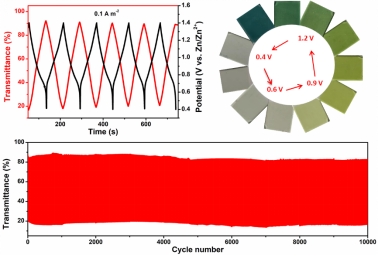

多功能电致变色(EC)器件是当前智能电子器件研究的重要领域。在此,作者报告了一种基于聚苯胺(PANI)阴极的稳健且快速的多色EC储能装置设计。为了实现这一目标,作者系统地研究了PANI在水性和有机Zn2+电解质中的EC特性。与水系Zn2+电解质相比,在有机Zn2+电解质中测得的PANI薄膜具有快速切换时间(τc/τb= 2.0/2.4 s)、高光学对比度(72.2%)、高着色效率(205 cm C-1),以及良好的循环稳定性(10000 次循环后光学对比度保持初始值的92.7%)。优异的EC性能可归因于有机Zn2+电解质和 PANI 膜之间界面的良好润湿性,这支持了快速的电荷转移动力学。有机Zn2+电解质中的 PANI 正极还提供了多色电致变色(浅黄色、绿色和深绿色),以及26.4 mAh m-2的高比电容和 0.1 A m-2 电流密度下的 72.2% 光谱调制范围。基于有机Zn2+电解质构筑了PANI原型器件,证实了它们适用于高度稳健的多色 EC 储能应用。
论文标题:Robust and swiftly multicolor Zn2+-electrochromic devices based on polyaniline cathode
作者:刘雨薇(硕士生),曹盛*,梁艺(硕士生),韩欣欣,杨涛,曾若生,赵家龙,邹炳锁*
论文链接:https://www.sciencedirect.com/science/article/pii/S0927024822000393
