近日，我院硕士生侯皓文在稀土基双钙钛矿研究方面取得进展。研究成果以“Temperature-Dependent Photoluminescence from Well-Resolved Excited State Structures in Rare-Earth-Based Double Perovskites”为题被期刊《ACS Applied Materials & Interfaces》发表。

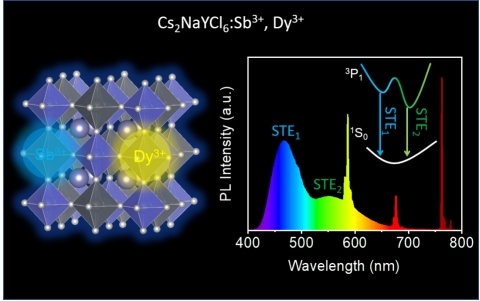

文章研究了温度对于掺杂稀土基双钙钛矿激发态能级的影响。文章里采用溶剂热法合成了Cs₂NaYCl₆:Sb³⁺, Dy³⁺双钙钛矿，实现了白光发射，光致发光量子产率高达70.7%。光学表征和理论模拟计算揭示了自陷激子到Dy³⁺离子的能量转移过程，Sb³⁺引入后打破了禁止跃迁，极大地提高了跃迁偶极矩。此外，在低温下观察到了Sb³⁺的低能自陷发射和Dy³⁺的双发射，双发射与³P₁ → ¹S₀转变为两个极小值的不对称双激发态特征一致。发光光谱进一步表明，Dy³⁺离子在580和680 nm处的荧光强度比与温度密切相关，根据公式可拟合出在360 K时相对灵敏度高达1.79% K^-1。近红外和辐射发光特性表明，Cs₂NaYCl₆:Sb³⁺, Dy³⁺双钙钛矿还具有良好的夜视和辐射探测前景，在固态照明和光学温度测量方面也有巨大的应用潜力。

相关工作得到“国家自然科学基金”“广西自然科学基金”等项目经费的大力支持。

论文作者：侯皓文（硕士生）、张帅（博士生）、王海燕（通讯作者）、林涛（通讯作者）、邹炳锁、曾若生（通讯作者）

论文链接：https://pubs.acs.org/doi/10.1021/acsami.4c04972
