近日，我院博士生姚建东与导师在ns²电子金属离子调控稀土基双钙钛矿发光方面的研究工作以“Boosting Photoluminescence of Rare-Earth-Based Double Perovskites by Isoelectronic Doping of ns² Metal Ions”为题发表在著名期刊Small（中科院2区，IF=13）上。

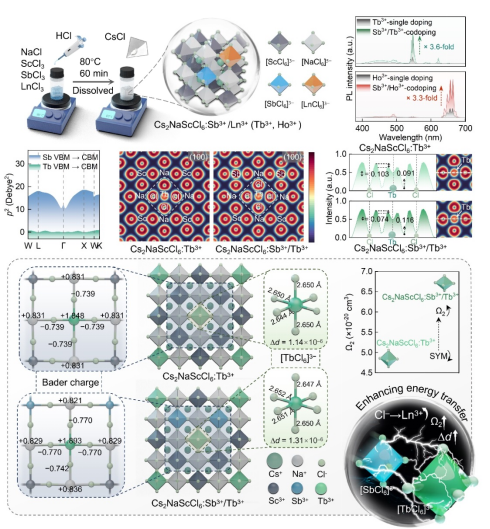

ns²电子金属能显著增强钙钛矿的发光效率，但是其内在机制仍不清楚，我们的研究表明，Sb³⁺离子的掺杂不仅提高了能量转移效率，而且改变了稀土基双钙钛矿的局域电子和晶格结构。密度泛函理论和Judd-Ofelt理论的计算提供了明确证据，Sb³⁺离子的掺杂使[LnCl₆]^3–八面体中的电荷密度更加局域化。此外，Ln³⁺周围环境的对称性降低，促进了Ln³⁺的辐射跃迁速率，同时提高了能量转移效率。与Cs₂NaScCl₆:Ln³⁺相比，Cs₂NaScCl₆:Sb³⁺/Ln³⁺的能量转移效率提高了1.5倍，高达98.3%。我们的研究进一步揭示了ns²电子金属离子掺杂增强能量转移过程的内在机理，为理解钙钛矿光物理过程的研究提供了参考。

该工作得到国家自然科学基金、广西自然科学基金、省部共建国家重点实验室的经费支持。

论文作者：姚建东（博士生）、王海燕（博士生）、吴杰（博士生）、邹炳锁（通讯作者）、曾若生（通讯作者）

论文链接：https://onlinelibrary.wiley.com/doi/epdf/10.1002/smll.202405724
