近日，我院新能源材料团队开展了碳镶嵌多孔五氧化二铌复合材料的制备及其对氢化镁储氢性能影响的研究，研究成果以"Regulation of the integrated hydrogen storage properties of magnesium hydride using 3D selfassembled amorphous carbon-embedded porous niobium pentoxide"为题发表在《Journal of Materials Chemistry A》期刊上。

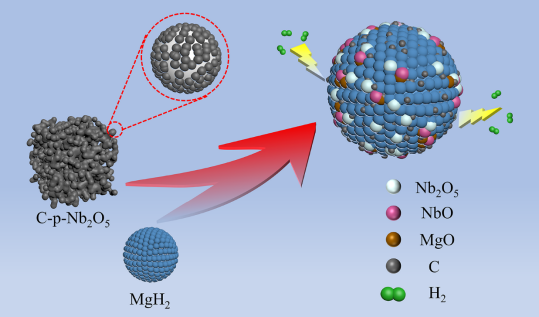

本研究本工作使用硬模板法通过不同的反应条件成功合成了不同形貌和不同结构的Nb₂O₅，C-p-Nb₂O₅和p-Nb₂O₅，研究形貌和微观结构的变化对镁基材料储氢性能的影响。提出了不同的形貌和微观结构对MgH₂的作用机制。发现Nb₂O₅在吸放氢循环中部分分解为NbO，在NbO和Nb₂O₅的协同催化作用下，MgH₂+C-p-Nb₂O₅和MgH₂+p-Nb₂O₅复合材料均可以从181ºC开始释放氢气，在室温下即可吸收氢气，同时其放氢激活能分别降低至69.3kJ∙mol^-1和76.7 kJ∙mol^-1，吸放氢性能显著提升。

该工作获得国家自然科学基金，广西自然科学基金等资助。

论文作者：温晓斌（硕士生），梁慧仁（硕士生），赵若林（本科生），洪非凡（硕士生），师维涛（硕士生），刘海镇，陈海强，周文政，郭进，蓝志强（通讯作者）。

论文链接：https://doi.org/10.1039/D2TA04700D
