近日，我院新能源材料团队开展了镍钒双金属氧化物的制备及其对氢化镁储氢性能影响的研究，研究成果以"Facile synthesis of nickel-vanadium bimetallic oxide and its catalytic effects on the hydrogen storage properties of magnesium hydride"为题发表在《International Journal of Hydrogen Energy》期刊上。

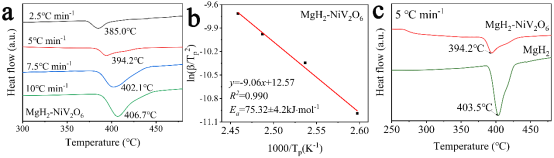

本研究以硝酸镍、偏钒酸铵为原料，用简单的水热法制备了双金属氧化物偏钒酸镍复合材料，发现材料在首次脱氢后形成Mg₂Ni和V₂O₅，提出了Mg₂Ni和V₂O₅协同催化作用机制，在Mg₂Ni和V₂O₅协同催化作用机制下，复合材料从227℃开始释放氢气，在50℃时即可氢化，在150℃时经10 min可吸收5.5 wt.% 氢气。同时吸/放氢激活能降低至24.9和92.9kJ/mol。Mg₂Ni与Mg₂NiH₄相互转化，产生“氢泵效应”致使复合材料的吸放氢动力学得以改善。

该工作获得国家自然科学基金，广西自然科学基金等资助。

论文作者：梁慧仁（硕士生），谢政专，赵若琳（本科生），温晓斌（硕士生）、洪非凡（硕士生），师维涛（硕士生），陈海强，刘海镇，周文政，郭进，蓝志强（通讯作者）。

论文链接：https://doi.org/10.1016/j.ijhydene.2022.07.012
