二维范德华异质结继承了组分材料各自的优点，近年来成为二维电子和光电子的研究热点之一。热管理是高密度集成电路必须要考虑的问题，这依赖于对异质结界面热导的深入理解。

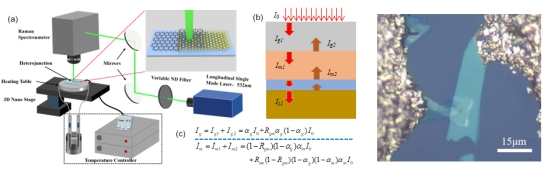

我院纳米能源研究中心邓承浩课题组硕士生李业题等人，利用变温拉曼技术，首次在实验上测量了石墨烯/二硫化钼异质结的界面热导，实验测得的界面热导与理论预测值存在较大出入。前人报道的理论计算只考虑了界面的声子耦合，尚未有人考虑界面载流子传输对热导的影响。以此为出发点，他们制备了基于石墨烯/二硫化钼异质结的场效应晶体管，通过改变源漏电压和栅极电压，发现界面热导可以在55到304 W/m²K之间有效调控。进一步的分析发现，这种调控作用并非来自于界面耦合的增强和电子热导，据此他们提出电子辅助声子耦合的调控机制。

该工作发现了范德华异质结界面热输运的新机制，并预测了一种可能的热整流晶体管和新型热电器件。该论文于2022年12月发表于碳材料重要期刊《Carbon》上。

论文标题：Electrical Regulation of Interfacial Thermal Conductance of Graphene/MoS2 Heterojunction: Uncovering the Role of Electrons

论文作者：李业题（广西大学、硕士生）、吴烽铭、张浩楠、韦武宁、江昊泽、邓承浩（广西大学、通讯作者）

论文链接：https://www.sciencedirect.com/science/article/abs/pii/S0008622322010673
