近日,我院新能源材料团队刘海镇副教授等人在Li–Mg–B–H储氢材料研究中取得新进展,相关成果发表在《Applied Surface Science》上。

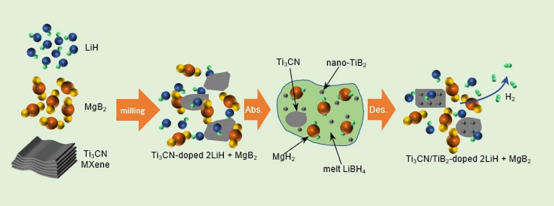

Li–Mg–B–H复合储氢材料(即2LiBH4 + MgH2)具有高达11.4 wt%的储氢容量,但是,其吸放氢温度高,动力学慢,可逆性差,严重限制其实际应用。近日,我院新能源材料团队刘海镇副教授与合作者首先合成了二维Ti3CN MXene,并将其引入到Li–Mg–B–H复合材料中,显著改善了Li–Mg–B–H复合储氢材料的储氢性能。加入5 wt% Ti3CN可使2LiBH4 + MgH2复合材料的起始放氢温度降低约50 °C,并将LiBH4在400 °C下等温分解的诱导期从>90 min缩短至<10 min。该储氢材料在20次循环后可逆容量仍保持在8.3 wt%,容量保持率为93%。微观结构研究表明,在2LiBH4 + MgH2 + 5 wt% Ti3CN复合材料吸放氢过程中,Ti3CN将部分转化为粒径约为5 nm的高度分散的纳米TiB2,这种纳米TiB2可以作为活性催化剂,从而改善Li–Mg–B–H复合材料的动力学和可逆性。本工作为提高金属硼氢化物基复合材料的储氢性能提供了一种策略。
论文题目:Highly-dispersed nano-TiB2 derived from the two-dimensional Ti3CN MXene for tailoring the kinetics and reversibility of the Li–Mg–B–H hydrogen storage material
论文作者:罗辉(博士生),杨云舒(本科生),卢丽雯(硕士生),黎光旭,王新华,黄显吞,陶小马,黄存可,蓝志强,周文政,郭进,刘海镇*
论文链接:https://doi.org/10.1016/j.apsusc.2022.155581
