近日,我院新能源材料团队刘海镇副教授等人在氢化铝储氢材料研究中取得新进展,相关成果发表在《International Journal of Hydrogen Energy》上。

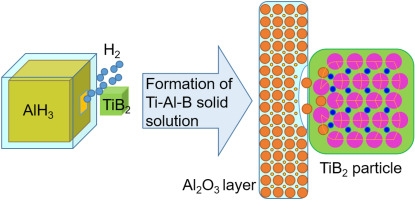

AlH3是一种亚稳态氢化物,储氢密度高达10.1 wt%,可在150–200 °C的低温下释放氢气。通过球磨引入添加剂(例如NbF5、TiF3等)可以显著降低AlH3的分解温度,但通常也会同时降低可用氢容量。针对这一问题,我院新能源材料团队刘海镇副教授与合作者通过调控球磨工艺参数以及引入TiB2改善了AlH3的放氢性能。在225 rpm转速下球磨108 min的AlH3 + 2.5 wt% TiB2具有最佳的放氢性能,其起始放氢温度为78 °C,比单纯AlH3低60 °C,放氢在130 °C终止,可获得8.5 wt%的氢气。此外,在80 °C的恒定温度下,在200 min内可放出5.3 wt%的氢气,而在相同条件下,单纯的AlH3几乎不能释放任何氢气。用Kissinger方法计算的AlH3 + 2.5 wt% TiB2的放氢反应活化能为86 kJ mol−1,比单纯AlH3低28 kJ mol−1。催化机理研究表明,AlH3表面的Al2O3层会与TiB2相互作用,形成Al–Ti–B固溶体,导致晶格畸变,使得晶格活化,从而改善AlH3的放氢动力学。这项工作为实现亚稳态AlH3的高容量和低温放氢提供了一种有效的策略。
论文题目:Achieving both high hydrogen capacity and low decomposition temperature of the metastable AlH3 by proper ball milling with TiB2
论文作者:贺诗萱(硕士生),黎光旭,王叶(硕士生),刘柳(硕士生),陆兆秋(硕士生),徐丽,盛鹏,王新华,陈海强,黄存可,蓝志强,周文政,郭进,刘海镇*
论文链接:https://doi.org/10.1016/j.ijhydene.2022.10.198
