开云app登录入口

    开云app登录入口

    当前您的位置: 首页 > 开云app登录入口 > 正文

    2022年学术进展系列之73:我院新能源材料团队在氢化铝可控放氢研究中取得新进展

    日期: 2022-12-22 浏览次数:

    近日,我院新能源材料团队刘海镇副教授等人在氢化铝可控放氢研究中取得新进展,相关成果发表在《ACS Applied Materials & Interfaces》上。

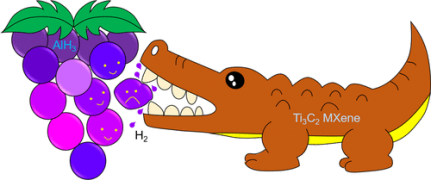

    AlH3是一种含氢量极高的亚稳储氢材料(10.0 wt%),可作为便携式氢能存储装置的储氢材料。通过机械球磨法引入添加剂可以有效促进AlH3的放氢,然而,由于其亚稳性,AlH3难以兼具高放氢容量和低放氢温度,即AlH3往往在球磨过程中即发生大量分解,导致AlH3的有效储氢容量较低。针对这一难题,新能源材料团队刘海镇副教授与合作者首次提出采用空气球磨引入层状Ti3C2 MXene,利用空气中的氧化性气氛使AlH3在球磨中形成一层表面氧化膜以抑制AlH3在球磨过程中的分解,而在后续的升温放氢过程中利用层状Ti3C2催化AlH3的放氢,从而获得起始放氢温度低至61 °C、放氢容量可达8.1 wt%AlH3储氢材料,实现了AlH3的可控放氢。该策略是一种普适性方法,可以推广至其他亚稳储氢材料的可控放氢。



    论文标题:Directed Stabilization by Air-Milling and Catalyzed Decomposition by Layered Titanium Carbide Toward Low-Temperature and High-Capacity Hydrogen Storage of Aluminum Hydride

    论文作者:刘海镇*,贺诗萱(硕士生),黎光旭,王叶(硕士生),徐丽,盛鹏,王新华,江涛*,黄存可,蓝志强,周文政*,郭进

    论文链接:https://doi.org/10.1021/acsami.2c11805

    联系地址:广西区南宁市大学东路100号

    联系电话:0771-3237386

    邮 编 :530004

    关注我们

    版权所有:开云app登录入口
